成都一卡通:电子巡更系统
作者:成都煕南一卡通    发布于:2013-12-13 15:02:16    文字:【】【】【

1章 概述

1.1、用户需求分析

    本系统应用于电力系统智能巡逻管理,电力线路及设备由于长期暴露在大自然之中,不仅承受正常机械载荷和电力负荷的作用,而且还经受污秽、雷击、强风、洪水、滑坡、沉陷、地震和鸟害等外力侵害。多种因素将会促使线路上各元件老化、疲劳、氧化和腐蚀,如不及时发现和消除,就可能会发展成为各种故障,对电力系统的安全和稳定构成威胁。线路巡检管理是有效保证输电、变电、配电线路及其设备安全的一项基础工作。通过巡视检查来掌握线路运行状况及周围环境的变化,发现设备缺陷和危及线路安全的隐患,提出具体的检修内容,以便及时消除缺陷,预防事故发生,或将故障限制在最小范围,保证线路的安全和电力系统稳定,达到电力系统安全、经济、多供、少损的运行目标。

传统设备巡检普遍采用的是人工巡视、手工纸介质记录的工作方式,该方式存在着人为因素多、管理成本高、无法准确考核巡检人员工作状态等明显缺陷。为了保证巡检工作顺利进行,减少不必要的经济损失,改革传统落后巡检方式的呼声越来越高。为此,利用感应式的射频识别技术进行计算机管理,尽可能杜绝人为因素的影响,使及时、定性、定量、客观地考核巡检人员的工作成为可能。深圳中泰智能科技公司针对电力巡线应用环境恶劣的特殊性,开发了一套专用电力线路及设备的巡检管理系统
根据有关的标准要求,防范措施的设计应该满足如下的要求:

1) 杜绝早前考勤一次多签或心存侥幸脱岗等弊端;

2) 实现巡检人员巡查时需按规定路线、在规定的时间内、巡查规定数量的巡查点;

3) 可防性案件得到有效控制,降低抢劫案、盗窃案、街面抢夺案等案件数量;

4) 督促巡逻人员和队员的工作责任心。

1.2、电力系统的应用:

(1)应用领域:1、应用于巡视检查来掌握线路运行状况及周围环境的变化,发现设备缺陷和危及线路安全的隐患; 2、应用于输电、变电、配电线路及其设备安全等易发案地段的巡查;

(2)工作过程:根据需要将巡更点安装在巡检的线路地点上,巡检人员在对输电、变电、配电线路及其设备安全地等进行巡查的同时, 用RFID巡检设备巡更机感应安装在该处的巡更点,巡更机便会记录下该巡更点的卡号及感应该点的时间。此记录将成为巡检员在什么时间到达该处巡检的依据。巡更机里的数据可通过数据线将数据信息记录内容传送到电脑系统的巡检管理软件中。管理人员通过电脑就能清晰看到值班巡逻人员巡检过的路线,并提示出漏检、误点信息以及记录下该点发生的具体事件,通过管理软件统计巡检的正点率、误点率、漏检次数。

3)、应用效果1. 更好保证的输电、变电、配电线路及其设备安全。采用该系统,巡检人员无法对巡检的时间和地点作弊,可有效避免巡检人员的麻痹思想,将安全隐患消灭在萌芽中。2. 更科学的考核巡查人员的工作业绩。由于巡检管理软件可以统计巡检员的正点率、误点率、漏检次数等信息,为管理者更科学的考核巡检人员提供客观依据。3. 提高管理形象,实现无纸化办公,改善办公环境。

2系统总体设计及实现功能

2.1 系统简介

中文巡更系统由中泰智能科技公司生产的巡检器、巡逻点、数据通讯线及软件等组成。巡逻点是一种美国进口存有激光刻制的816进制编码信息的感应管,每个感应管的编号全球唯一。将具有不同编码的巡逻点感应管安放于被巡更的设备或线路上,并将编码及对应安放地点在计算机中设置好。巡更人员佩带巡更器,在巡检过程中用巡更器轻轻贴近巡更点约5-10公分距离感应。工作时声光提示,将读取时间、地址点存于巡更器中,并可实时输入设备的运行状态;管理人员将巡更器插入通讯专线与电脑连接,通过计算机内的应用软件将巡更器的巡更数据读入电脑中存档。随时供管理人员进行分析、处理、统计、制作报表,给管理者提供一个科学、准确的考核依据。



2.2 工作原理图

基本原理是在巡查线路上安装一系列代表不同点的感应卡,巡查到各点时巡查民警用手持式巡更机读卡,把代表该点的卡号和时间以及事件同时记录下来。巡查完成后将巡更机通过通讯线把数据传给计算机软件处理,就可以对巡查情况(人员、地点、时间、事件等)进行记录和考核。

2.3 系统配件

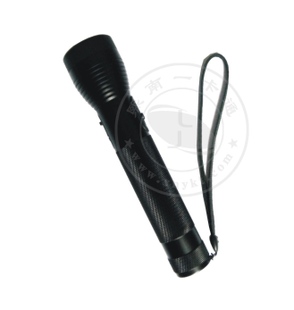

1、         2.3.1 RFID巡检设备智能中文

1、工作方式

 脱机工作,定期提取巡更数据。在记录满的情况需将巡更数据提  取到管理电脑,否则将无法继续巡更使用。

主要设备结构及性能参数

手机锂电池供电,功耗低
  ※
巡更地点、人名、事件全中文显示智能指引下一个巡更点

  ※
容量20000数据,掉电不丢失
  ※
具备远程传输,可通过电话线下传数据到服务器
  ※
支持语言:可支持简、繁、英

通讯:USB通讯

使用电池:3.6v锂电池

显示:全中文液晶显示屏

      按键:三键

      感应距离:>5CM

      工作环境要求:-40+70

巡检机功能特点

1、  机器内置二级中文字库,巡更地点及巡更人员可中文显示

2、  根据巡更路线,指示下一个巡更地点;

3、  空间超大容量,可巡更记录数达20000

4、  掉电数据可保存20年;

5、  采用3.6V可充电手机锂电池供电

6、  低功耗,充电一次可记录大于10000条记录;不工作时不耗电;

7、  可预设巡更事件功能,如:发生偷盗、有人纵火等

8、  巡更地点对应卡号和巡更人员对应卡号可通过软件下载到巡更机,可中文显示

9、  采用美国TI感应模块,性能极稳定,该技术已广泛应用于奔驰、大众汽车的电子钥匙系统,是国际最先进的感应技术之一。



2.3.2  巡更点

集成电路芯片密封在外壳内,防水防腐蚀,坚固耐用,可在各种恶劣环境中使用。每个感应器编号不重码,无需供电。

识读卡次数:〉35万次

寿命: 一体式〉20年;卡片式〉10

环境温度:-40℃∽+85

尺寸:公安专用式:直径8.5CM,,厚度:1CM

重量:50g

非接触式TI-ID

可在雨、雪、冰、尘、等恶劣条件下可靠使用,而接触式巡更点,则不能使用;

巡更点卡为特制高灵敏度卡,在保证刷卡距离的同时,减少巡更机电源消耗;

2.3.5  人员卡(每班或每人一个)



 ZT-H8系列产品与RFID巡检设备巡检器配合使用,具有抗破坏,读卡距离远,使用温度范围宽,完全密封防水特点。类型:钥匙扣卡,主要用于代表公安人员身份识别,简称人员卡。
a
产品特点:
1
.非接触式TI卡;
2
.可在雨、雪、冰、尘等条件下可靠使用,而接触式巡更点,则不能           使用;
                 3
.人员卡为特制高灵敏度卡,在保证刷卡距离的同时,减少巡更机电源消耗;
                 4
.无源卡,使用寿命时间超过20年。

b 技术参数:
识读次数:>35万次;
寿命:>20年 ;
环境温度:-40℃+85℃
尺寸: φ50mm×32mm
重量:10g

每个感应器编号不重码,无需供电。

2.5 电子巡更系统功能实现

RFID巡检设备电子巡检器能以较低成本的建设。巡更系统实现的主要功能特点:
   巡更子系统的主要功能是对巡更工作实现自动化管理,防止巡更管理的差错和对巡查民警的电子考勤。电子巡更系统能编制多条巡更路线,这些路线能按设定的计划巡检,巡更中出现的违反顺序、报到迟、缺勤、漏巡等都会反映于报表中。这些功能,保证了巡更管理工作的质量,保证了巡检线路中发生发生意外事件时,巡逻民警能及时记录情况并进行处理。有效降低了各类案件的发生。

2.6 管理软件安装

1)         按照本手册说明正确安装巡检系统软件。

2)         在提取数据时,数据电缆接口一端连至电脑串口,USB接口一端连至巡检器。

3)         在进行巡检器和电脑通讯任何操作时,巡检器都必须处于通电状态,否则操作不成功。
